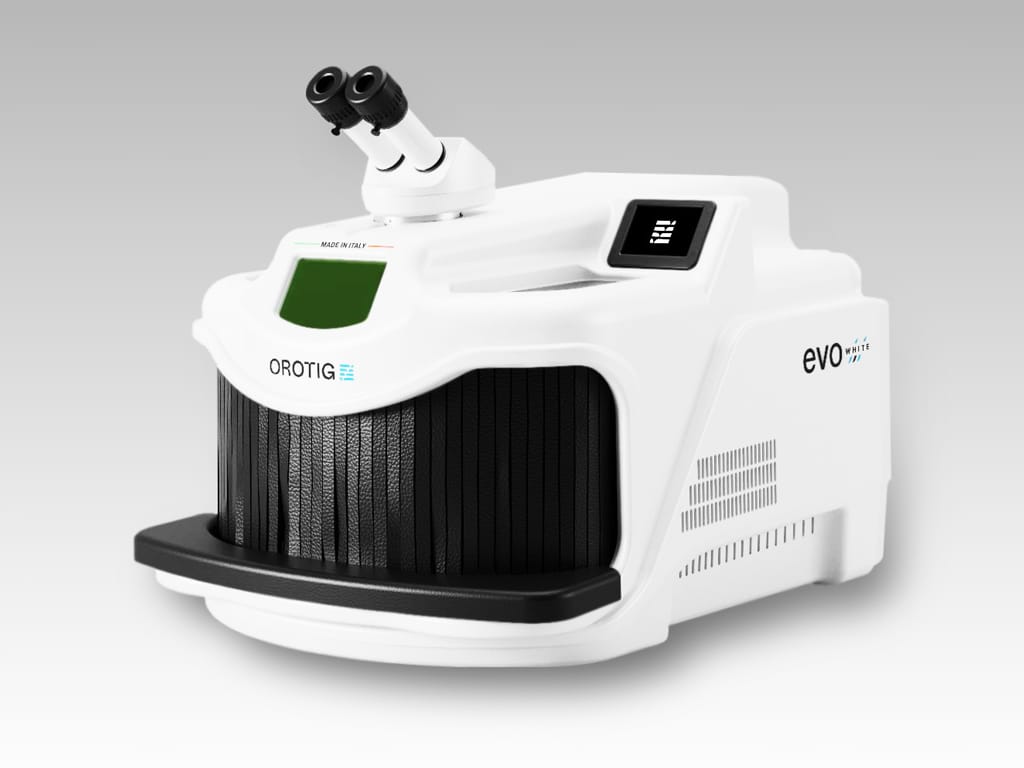

Laser EVO White

技工用レーザー溶接機

技工用レーザー溶接機
歯科技工用溶接ろう付器
一般医療機器
医療機器届出番号 23B1X10001A69023

特徴

• 最大パルスエネルギー160Jのハイスペックタイプです。
• 高速連射（最大15Hz）が可能。
  ※Power/Timeの設定によって最大値は変動します。
• タッチパネルディスプレイのため、レーザー溶接の設定が簡単に素早くできます。
• 設定プログラムは器械本体内（ROM）に16個、USBに16個、合計32個の設定が保存できます。

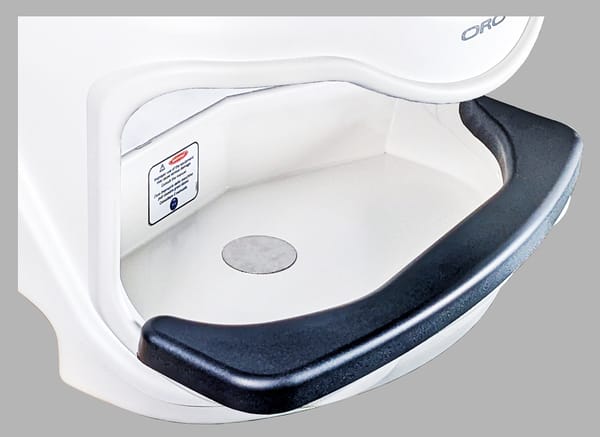

• チャンバー内が広く、作業性が良いです。

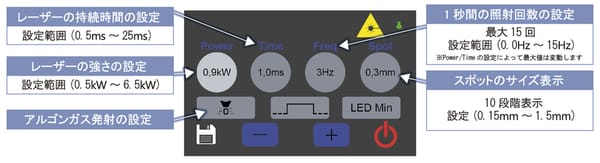

タッチパネルディスプレイ

パネルにタッチするだけで、レーザー溶接の設定が簡単に素早くできます。

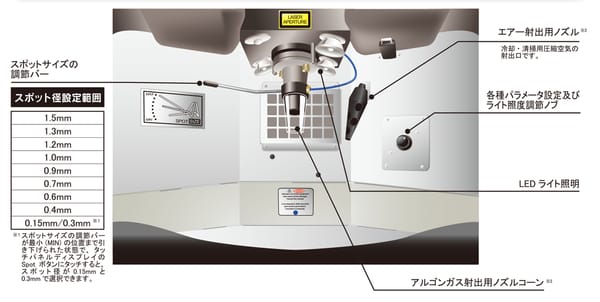

※スポットサイズは数値の表示のみされます。数値の設定操作は、チャンバー内の調節バーで行います。

金属別設定の目安

金属	パワー(kW)	照射時間(mS)	スポット径(mm)
銀合金・白金	1.4ー1.7	1.4ー1.7	0.7ー1.2
12％パラ	1.0ー1.5	1.0ー1.5	0.3ー0.6
Co-Cｒ合金	0.8ー1.2	0.8ー1.2	0.3ー0.6
チタン	0.7ー1.2	0.7ー1.2	0.3ー0.6

製品情報

項目	仕様
電源	115-230V,50/60Hz,16A
最大パルスエネルギー	160J＠25mS
最高ピークパワー	6.5kW
平均パワー	75W
周波数（回数）	0～15Hz
スポットサイズ	0.15～1.5mm
マイクロスコープ（顕微鏡）	ライカ製10倍レンズ
パルス形状	5種類
保存可能なメモリー数	32
寸法（W×D×H）	ノーマルタイプ：52cm × 73cm × 50cm
重量	32kg

セット内容

本体：1台

付属品：各種付属品
※下記付属品一覧参照

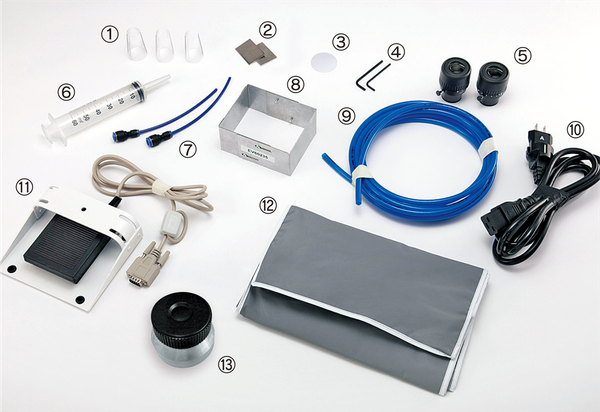

付属品一覧

①ノズルコーン
②練習用メタルブレート
③ガラスフィルター(予備用)
④六角レンチ2.5mm、3.0mm
⑤接眼レンズ
⑥冷却水注入用シリンジ
⑦アルゴンガス/エアー用接続チューブ
⑧視野調節台
⑨青色チューブ
⑩電源コード
⑪フットスイッチ
⑫本体カバー
⑬回転作業台

単品販売

ノズルコーン
包装単位：1個 /袋

ガラスフィルター
包装単位：1枚 /袋

よくあるご質問

チタンは溶接できますか？
溶接できます。

アルゴンガスは必ず必要ですか？
チタンやコバルト等の酸化しやすい金属は溶接時に酸化膜を巻き込み、強度が出なくなる場合がございますのでご使用することをおすすめ致します。

レーザーランプの消耗はどのくらい？
目安として約500万ショット近くになったら交換となります。

トラブル対応

トラブル【電源が入らない】
対応1：電源コードが確実に差し込まれているか確認し、差込が緩い場合は、奥まで確実に差し込んでください。
対応2：非常ボタンが押された状態になっていないか確認し、押されている場合は、非常ボタンを解除してください。
対応3：対応1・2が問題無い場合、電源コードが断線している可能性があります。電源コードを交換してください。

トラブル【画面に『Errore 1: H2O flux failure』が表示される】
対応：冷却システムの蒸留水の流量が不十分のため、蒸留水の量を確認し、不足している場合は補充してください。

トラブル【画面に『Warning 1: Remote interlock』が表示される】
対応：背面のコネクター『Remote interlock』の黒いパーツが外れているか確認し、外れている場合は、黒いパーツを確実に差し込んでください。

トラブル【画面に『Warning 2: H2O too hot』が表示される】
対応：冷却システムの蒸留水の温度が高くなっている（オーバーヒート）ため、電源を切らずに機械が自動的に復帰するまでお待ちください。

トラブル【画面に『Warning 3: CCPS too hot』が表示される】
対応：電気回路、部品の温度が高くなっているため、電源を切らずに機械が自動的に復帰するまでお待ちください。

トラブル【画面に『Warning 4: USB Pendrive not found』が表示される】
対応：USBメモリーが検出されていない状態のため、本体の電源を一度切り、USBメモリーを挿しなおしてください。

トラブル【画面に『Warning 5: Filters Cleaning』が表示される】
対応：吸気口のフィルター（下部エアーフィルター、活性炭フィルター）が使用してから300時間に達したため、フィルターの清掃をしてください。

トラブル【画面に『Warning 6: LASER temperature too cold』が表示される】
対応：電気回路、部品の温度が低くなっているため、まずは温度が急激に高くなりすぎるのに注意して、機械を温かい場所に置いてください。そのまま機械が自動的にリセットするまでお待ちください。
