PT Kontrollkörper
Helling GmbH · Quelle
Kontrollkörper 1
Der Kontrollkörper 1 wird bei der Oberflächenrissprüfung durch die Eindringprüfung (Penetrant Testing, PT) eingesetzt. Die Norm EN ISO 3452-3 „Zerstörungsfreie Prüfung – Eindringprüfung – Teil 3: Kontrollkörper" beschreibt den Aufbau dieses Kontrollkörpers.
Er wird mit Konformitätserklärung gemäß EN ISO 3452-3 und Abnahmezeugnis nach EN 10204 "Metallische Erzeugnisse - Arten von Prüfbescheinigungen", Typ 3.1.B, geliefert.
Der Kontrollkörper 1 dient der Festlegung und Kontrolle der Empfindlichkeitsklasse von fluoreszierenden und farbigen Eindringsystemen.

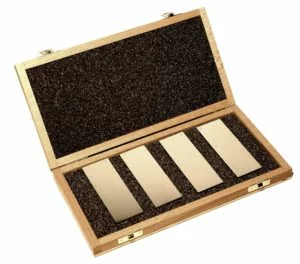

Er besteht aus vier Messingplatten, die mit unterschiedlich dicken Nickel-Chrom-Schichten (10 µm, 20 µm, 30 µm und 50 µm) beschichtet sind und dadurch unterschiedliche Risstiefen aufweisen. Die Risstiefen sind durch die Dicke der Nickel-Chrom-Schicht definiert. Die Querrisse wurden durch Streckung der Platten in Längsrichtung erzeugt. Das Verhältnis Rissbreite : Risstiefe beträgt für jeden Riss annähernd 1 : 20.
Der Kontrollkörper 1 dient der Bestimmung der Empfindlichkeit von:
- fluoreszierenden Eindringprüfsystemen mit den Platten: 10 µm, 20 µm, 30 µm und 50 µm
- farbigen Eindringprüfsystemen mit den Platten: 30 µm und 50 µm
Kontrollkörper 2
Der Kontrollkörper 2 für die Eindringprüfung (Penetrant Testing, PT) nach EN ISO 3452-3 wird auf Wunsch mit Prüfbericht und mit Zertifikat geliefert. Die Norm EN ISO 3452-3 „Zerstörungsfreie Prüfung – Eindringprüfung – Teil 3: Kontrollkörper" beschreibt den Aufbau und die Abnahme von Kontrollkörper 2.
Kontrollkörper 2 werden bei der Oberflächenrissprüfung unter Einsatz der Eindringprüfung eingesetzt. Sie dienen der regelmäßigen Kontrolle des Prüfprozesses mit farbigen oder fluoreszierenden Prüfmittelsystemen. Dazu gehören:
- Kontrolle der Anzeigeempfindlichkeit
- Kontrolle der Zwischenreinigung
- Vergleich von verschiedenen Prüfmitteln
- Überwachung des Prüfprozesses bei Rissprüfanlagen
Der Kontrollkörper 2 besteht aus zwei Hälften:
- eine Hälfte weist fünf unterschiedlich große Risszentren auf zur Kontrolle der Anzeigeempfindlichkeit
- die andere Hälfte besteht aus vier Bereichen mit unterschiedlicher Rauhigkeit zur Kontrolle der Zwischenreinigung
Produktinformationen
| Hersteller | Helling GmbH |
|---|---|
| Kontrollkörper 1 Norm | EN ISO 3452-3 |
| Kontrollkörper 2 Norm | EN ISO 3452-3 |
| Kontrollkörper 1 Material | Vier Messingplatten mit Nickel-Chrom-Schichten |
| Kontrollkörper 1 Lieferumfang | Konformitätserklärung gemäß EN ISO 3452-3, Abnahmezeugnis nach EN 10204 Typ 3.1.B |
| Kontrollkörper 2 Lieferumfang | Mit Prüfbericht und Zertifikat auf Wunsch |
| Kontrollkörper 1 Schichtdicken | 10 µm, 20 µm, 30 µm und 50 µm |
| Kontrollkörper 2 Kontrollgebiete | Anzeigeempfindlichkeit, Zwischenreinigung, Vergleich von Prüfmitteln, Überwachung des Prüfprozesses |
| Kontrollkörper 2 Zusammensetzung | Zwei Hälften: eine Hälfte mit fünf unterschiedlich großen Risszentren, andere Hälfte mit vier Bereichen unterschiedlicher Rauhigkeit |
| Kontrollkörper 1 Anwendung Farbig | Platten: 30 µm und 50 µm |
| Kontrollkörper 1 Risstiefenverhältnis | Rissbreite : Risstiefe annähernd 1 : 20 |
| Kontrollkörper 1 Anwendung Fluoreszierend | Platten: 10 µm, 20 µm, 30 µm und 50 µm |
