CORiTEC CoCr M6 disc
Pritidenta GmbH · source
INDIKATION
CORiTEC CoCr M6 disc eignet sich z.B. für:

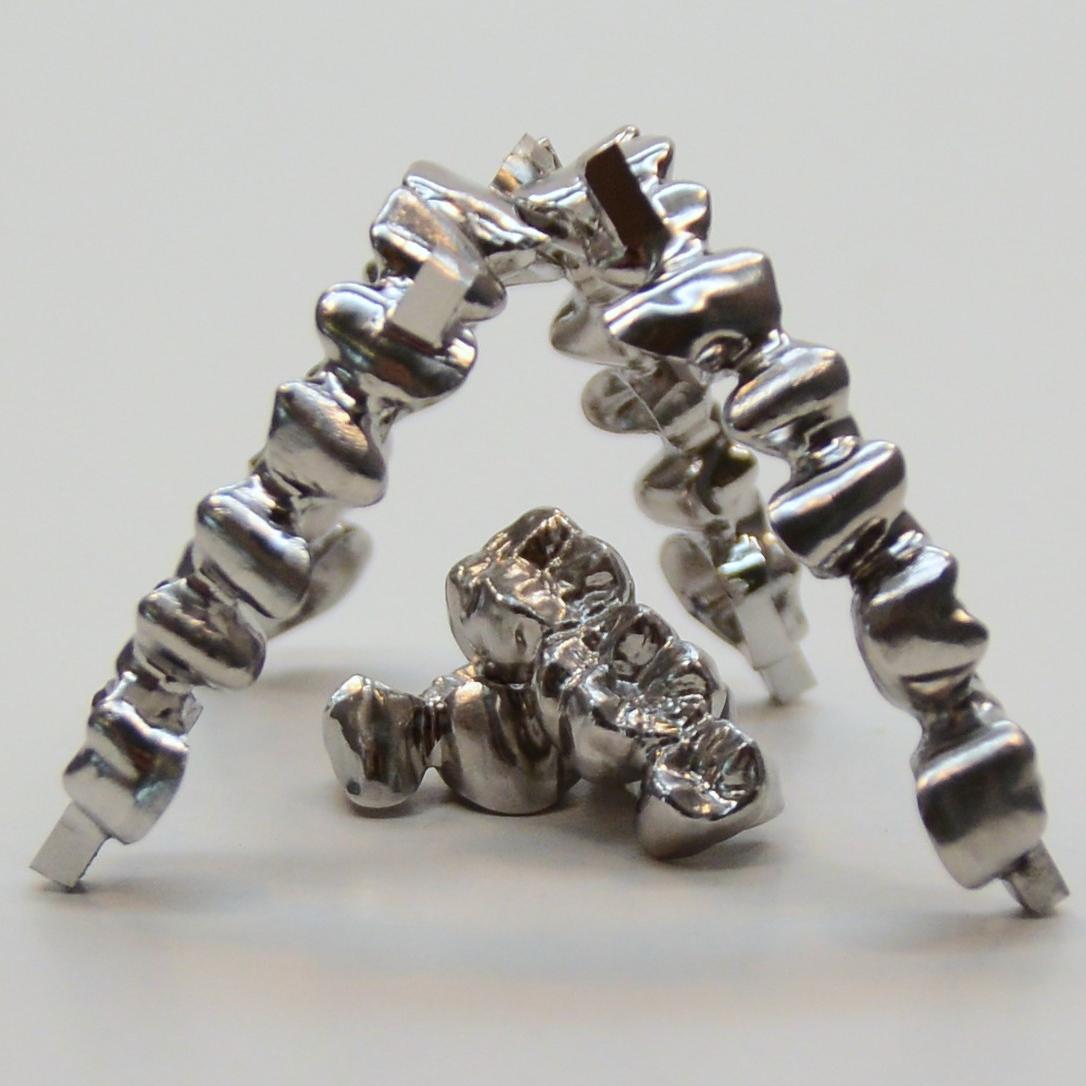

- verblendbare Einzelkronen
- Brücken, auch mit kleinen Querschnitten
- Teilprothesen & Vollbogenprothesen
- Klammern, Stege, Befestigungen
- implantatgestützte Suprakonstruktionen
MATERIAL
CORiTEC CoCr M6 disc ist eine dentale NEM-Ronde auf Kobalt-Basis frei von Nickel, Cadmium, Beryllium und Blei. Restaurationen lassen sich mit handelsüblichen, normal schmelzenden Aufbrennkeramiken mit passendem Wärmeausdehnungskoeffizienten (WAK) verblenden.
Eigenschaften
| Zusammensetzung (Gew. %) | Co: 63,0, Cr: 29,0, Mo: 5,8, Si: 1,2, (Fe, Nb, Mn): <1 |
| Dichte | 8,2 g/cm³ |
| Vickershärte (HV 10) | 330 |
| E-Modul | 200 GPa |
| linearer thermischer Ausdehnungskoeffizient (10⁻⁶K⁻¹) | 14,2 (25-500 °C), 14,4 (25-600 °C) |
| Schmelzintervall | 1290-1370 °C |
| Höchste empfohlene Brenntemperatur | 980 °C |
| 0,2 % Dehngrenze | 610 MPa |
| Bruchdehnung | 6,5 % |
ANWENDUNG
- Wandstärken unter 0,35 mm vermeiden
- Verbinder mit 3,5 mm Mindesthöhe und 2,5 mm Mindestbreite
- Bitte entsprechend der Herstellerangaben der Dentalfräsmaschine geeignete Werkzeuge und Schnittdaten nutzen. CORiTEC CoCr M6 disc lässt sich mit gängigen CoCr Frässtrategien bearbeiten.
- Zur Verblendung können alle normal schmelzenden Aufbrennkeramiken für Kobalt-Chrom-Legierungen mit passendem Wärmeausdehnungskoeffizienten verwendet werden. Zur genauen Vorgehensweise konsultieren Sie bitte die Gebrauchsanweisung der CORiTEC CoCr M6 disc und die der von Ihnen verwendeten Aufbrennlegierung.
- CORiTEC CoCr M6 disc ist löt- und schweißbar.
- Sicherheitshinweise: Beim Ausarbeiten und Abstrahlen der Restauration ist es absolut notwenig, eine Absaugung zu verwenden. Bei Verdacht auf Unverträglichkeiten gegen einzelne Bestandteile dieser Legierung sollte sie nicht verwendet werden.
Product Information
| Manufacturer | Pritidenta GmbH |
|---|---|
| Density | 8,2 g/cm³ |
| E Modul | 200 GPa |
| Composition | Co: 63,0%, Cr: 29,0%, Mo: 5,8%, Si: 1,2%, (Fe, Nb, Mn): <1% |
| Verblendung | Mit allen gängigen Aufblendkeramiken verblendbar |
| Bruchdehnung | 6,5% |
| Legierungstyp | Typ 4 Legierung (EN ISO 22674) |
| Schleifbarkeit | Exzellente Schleifbarkeit |
| 0,2% Dehngrenze | 610 MPa |
| Schmelzintervall | 1290-1370 °C |
| Vickershärte (hv 10) | 330 |
| Höchste Empfohlene Brenntemperatur | 980 °C |
| Wärmeausdehnungskoeffizient (25 500 °c) | 14,2 × 10⁻⁶K⁻¹ |
