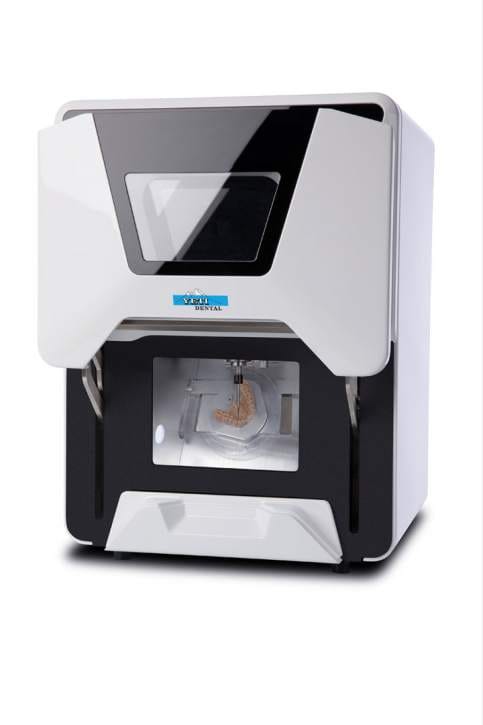

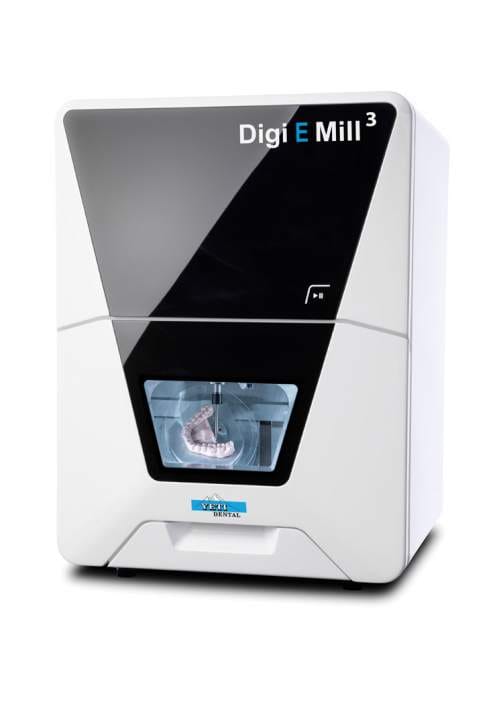

Digi E Mill 3

Digi E Mill 3

Mit der neuen Digi E Mill 3 automatisieren Sie das passgenaue Austrennen von tiefgezogenen Schienen. Freuen Sie sich auf beste Resultate in kürzester Zeit und dies ganz ohne aufwendige Nacharbeit. Zudem sichern Sie durch die maschinelle Fertigung eine gleichbleibend hohe Qualität.

TECHNISCHE DATEN

ALLGEMEIN

Einsatzgebiete Trockenbearbeitung

Materialien Tiefgezogene Kunststofffolien

Indikationen Aligner und andere Schienen

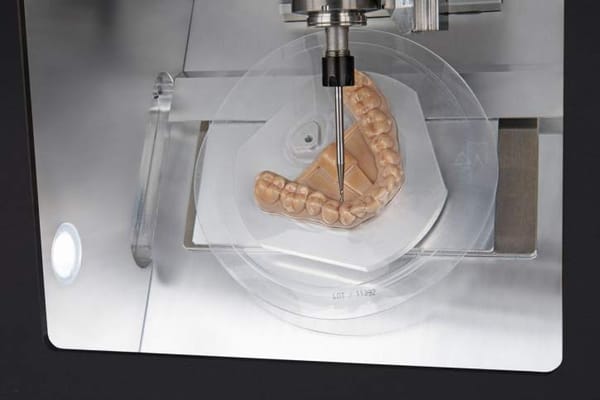

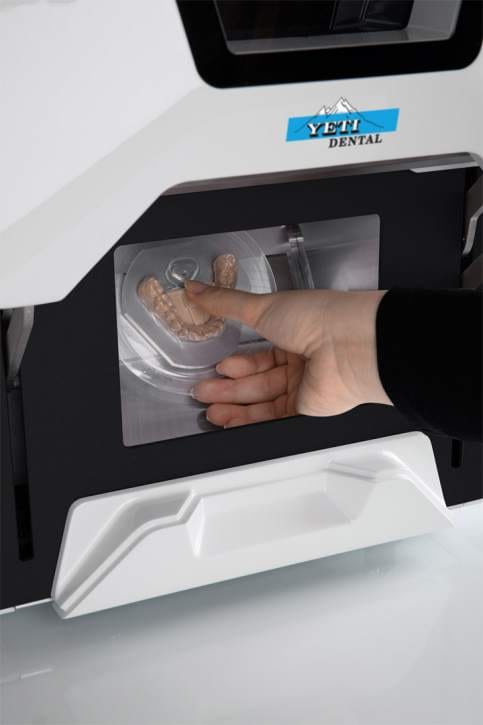

Haltersysteme Halterung für werkzeugloses Fixieren des Aligners

BASISSYSTEM

Aufbau Stabile Aluminiumkonstruktion

Gehäuse Weiß hochglanzlackiert · nach oben öffnende Lifttür zum Arbeitsraum

Achsenanzahl 3+1

Linearachsen X-/Y-/Z-Achse X-Achse: Zahnstangenantrieb · Y-/Z-Achse: Trapezgewindespindeln · Motorenauflösung 10 μm · max. Axialspiel 0,06 mm

Drehachse B-Achse Drehwinkel: 360°, unendlich

Steuerelektronik Steuerelektronik mit kontinuierlichem Bahnverlauf und dynamischer Vorausberechnung · hardwarenahes Echtzeitbetriebssystem mit standardisiertem Befehlssatz · FPGA-integrierter Prozessor · updatefähige Hardware · Echtzeit-Bahnberechnung und Echtzeit-Rampenberechnung über dedizierte Hardware-Engines im FPGA · Vier-Quadranten-Regelung der Motoren für besonders hohe Laufruhe · multiple digitale I/Os zur Ansteuerung der Peripherie · integrierter Umrichter für Synchron- und Asynchronmotoren, elektronische Anschnitterkennung · Ethernet- und USB-Schnittstelle

Beleuchtung RGB-LED-Beleuchtung mit Statusanzeige

SPINDEL

Allgemein Hochfrequenzspindel mit mechanischem Werkzeugwechsel

Drehzahl bis 60.000 U/min

Leistung Abgabeleistung (Pmax): 800 Watt · Dauerleistung (S1): 450 Watt

Lagerung 2-fach Hybridkeramikkugellager

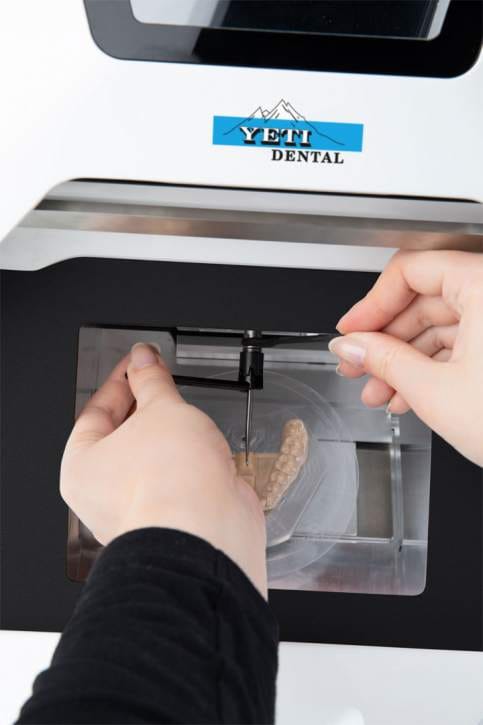

Spannzange Spannzange Typ ER8 für die Aufnahme eines Werkzeuges mit 3 mm Schaftdurchmesser

BEARBEITUNGSMODI

Trocken Druckluftfreier Betrieb ohne Absaugung

ANSCHLUSSVORAUSSETZUNGEN

Druckluft

Spannungsversorgung 100–240 Volt · 50/60 Hz, 320 Watt

Absaugung

Daten 10/100/1000 MBit/s BaseT Port (automatische Erkennung) Ethernet über RJ-45-Buchse

UMGEBUNGSBEDINGUNGEN

Temperatur zwischen 10 °C und 35 °C

Luftfeuchtigkeit max. 80 % (relativ), nicht kondensierend

ZULASSUNGEN

Alle Modelle CE

Nordamerika-Modell UL 61010-1, CAN/CSA C22.2 No. 61010-1

ABMESSUNGEN & GEWICHTE

Maße (B/T/H) 360 × 370 × 490 mm bei geschlossener Tür · 360 × 420 × 490 mm bei geöffneter Tür

Fußabstand (B/T) 286 × 268 mm

Gewicht 25 kg

LIEFERUMFANG

CAM-Software TRIMCAM-Software zur Alignerfertigung im Lieferumfang enthalten

Zubehör Kalibrierset inkl. Bügelmesschraube · Torx-Schraubendreher · Drehmomentschraubendreher 1,5 Nm · Reinigungsbürste · Reinigungspinsel und Mikrofasertuch · Radiusfräser (2 Stk) · Spannschlüssel · Maulschlüssel · Netzkabel · Ethernet-Netzwerkkabel

Änderungen und Irrtümer vorbehalten.
