Kit ergo

iRES® KIT Ergo

Chirurgische Schalen sollen die Werkzeuge, die zum Einsetzen von Zahnimplantaten verwendet werden, konservieren. Die so zusammengebauten Tabletts können in horizontaler Position mit geschlossenem Deckel transportiert, sterilisiert und gelagert werden. Alle Instrumente müssen vor dem ersten Gebrauch gereinigt und sterilisiert werden. Das Kit und die darin enthaltenen Instrumente sind zum Zeitpunkt der Lieferung nicht steril.

Reinigung

#1

1] Alle zusammengesetzten Teile entfernen.
2] Mit kaltem oder warmem Wasser 2/3 Minuten lang gründlich ausspülen.
3] Lassen Sie die Instrumente 10 Minuten lang in einem Ultraschallreiniger mit einem enzymatischen Reinigungsmittel mit neutralem pH-Wert, das gemäß den Produktanweisungen in Wasser verdünnt wurde.
4] 3 Minuten mit Wasser waschen.

Sterilisation

Nachfolgend finden Sie die Richtlinien für den Sterilisationsprozess.
Das Überschreiten dieser Sterilisationsparameter kann die Kunststoffkomponenten beschädigen.

Art des Zyklus	Temperatur (°C/F)	Belichtung	Trocknen
Vorentleert	132 / 270	3 minuten	30 minuten
Vorentleert	134 / 273	18 minuten	30 minuten
Schwere	121 / 250	80 minuten	30 minuten

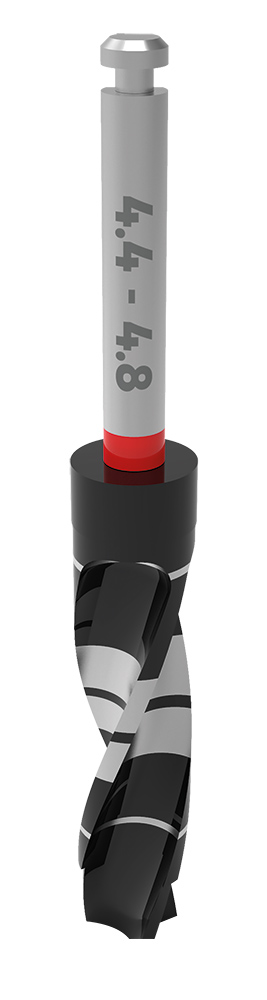

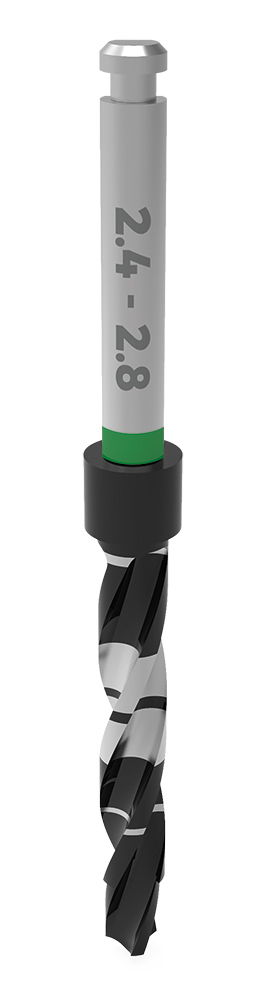

Bohrer #2

Für eine korrekte Osteotomie und um die Knochenqualität intakt zu halten, beträgt die empfohlene Höchstgeschwindigkeit 800 rpm min mit einem direkten Beitrag zur Kochsalzlösung, um das Abkühlen zu erleichtern. Alle Bohrer bestehen aus medizinischem Stahl und werden einer härtenden Wärmebehandlung unterzogen. Maximale Anzahl der Geräte, die 30 Mal verwendet werden sollten.

h Bohrer 36mm

Die Bohrer 2.0, 2.0 / 2.4, 2.4 / .2.8, 2.8 / 3.3 sind Flachschneider. Sie dürfen nicht zum Schneiden, sondern zum Einsetzen des Implantats verwendet werden.

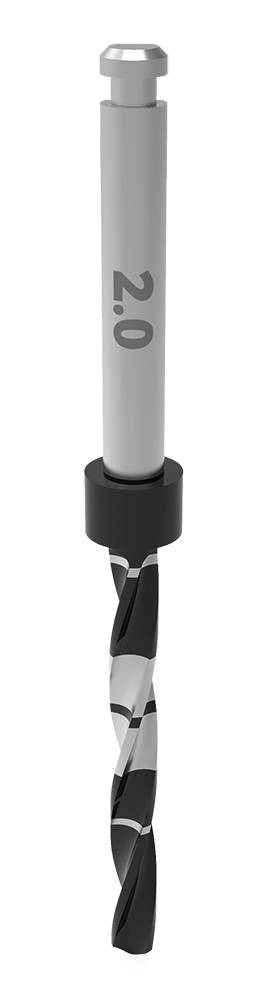

• 2.0
• 2.4 / 2.8

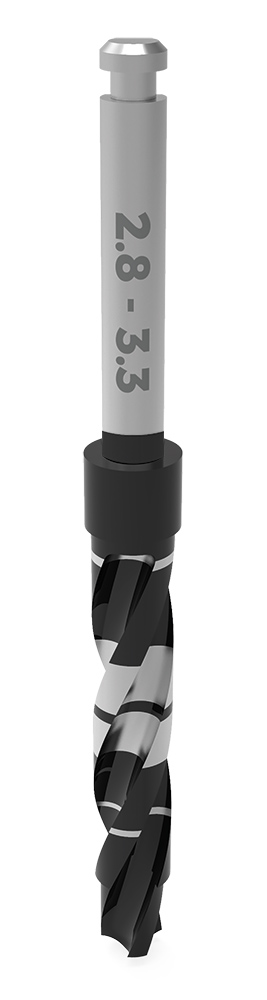

• 2.8 / 3.3

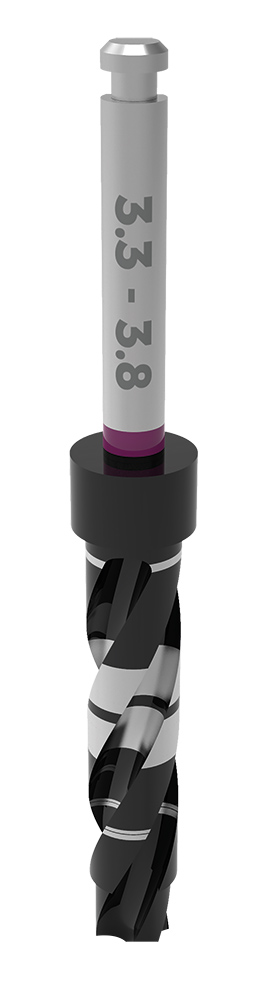

• 3.3 / 3.8
• 3.8 / 4.4
• 4.4 / 4.8

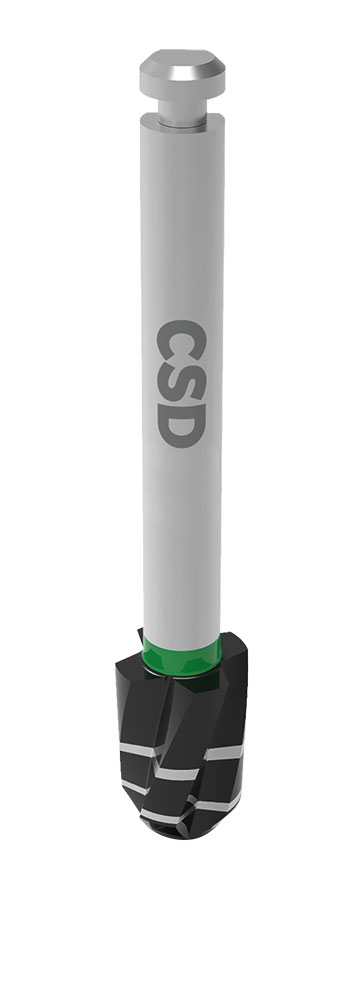

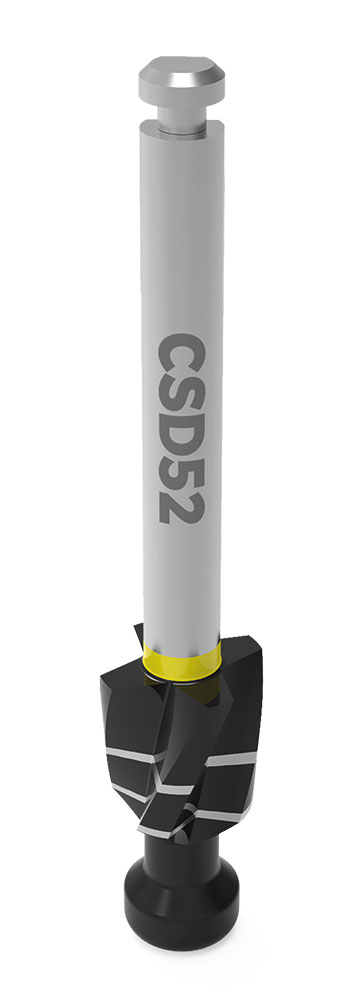

Countersink #3

Die Countersink (Senker) werden verwendet, wenn der ursprüngliche Teil der Bohrung vergrößert werden muss, um die Form an den einzusetzenden Implantat Hals anzupassen. Die empfohlene Höchstdrehzahl beträgt 300 rpm. Zur Erleichterung der Kühlung trägt sie direkt zum Kochsalz-Bohrer bei. Der Senker muss in perfekter Achse zur Osteotomie eingesetzt werden, um eine Ovalisierung im koronalen Teil zu vermeiden.

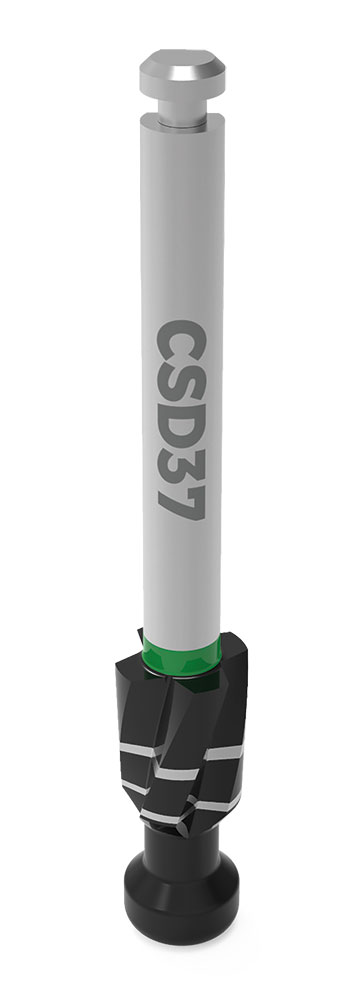

• Ø 3.7

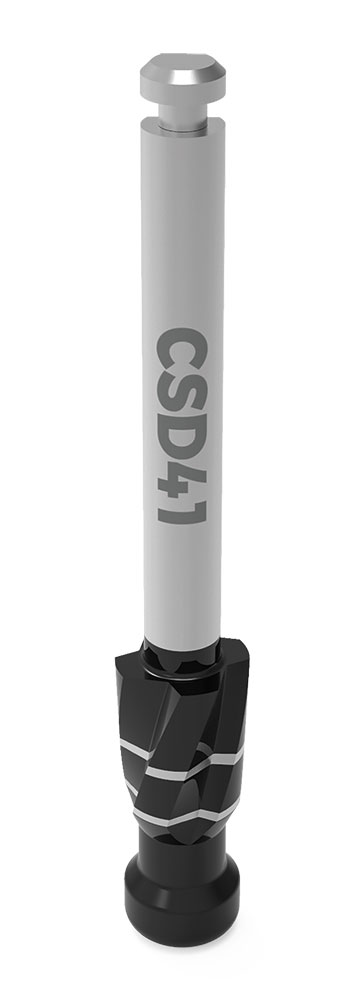

• Ø 4.1

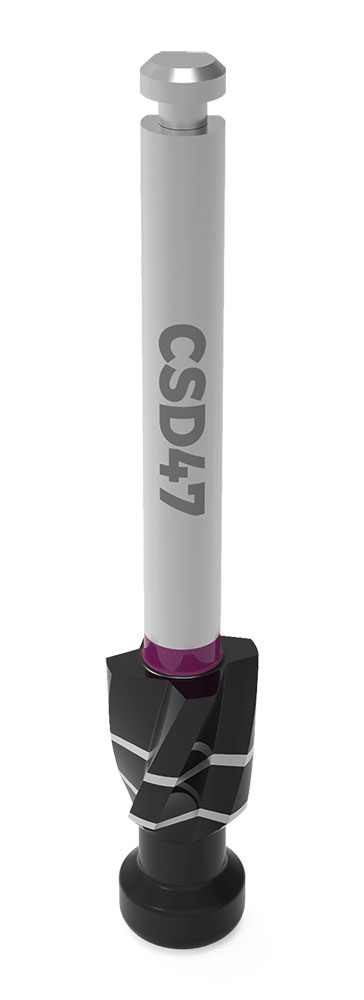

• Ø 4.7
• Ø 5.2
• x h 4.5/6.5 (für kurze Implantate)

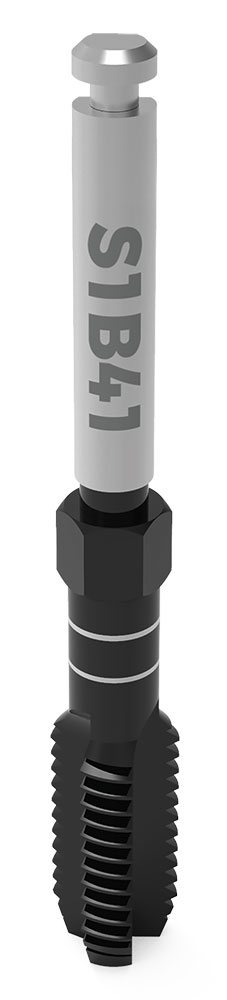

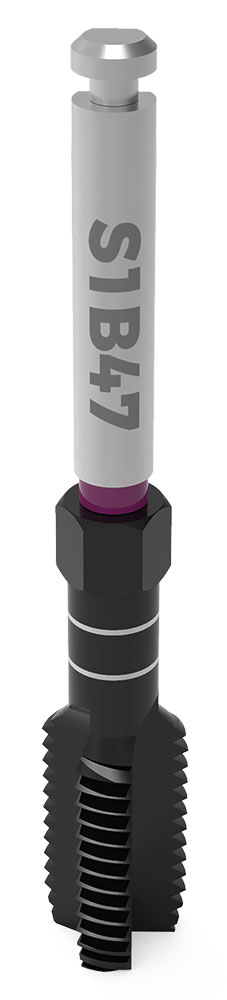

Gewindeschneider #4

Bei besonders dichtem Knochen (Typ I) empfiehlt es sich, vorab einen Hahn mit dem gleichen Profil wie das einzusetzende Implantat zu verwenden. Die größere Schneidkraft des Gewindeschneider im Vergleich zu der der Pflanze ermöglicht es jedoch, die Stelle mit reduzierten Traumata vorzubereiten.

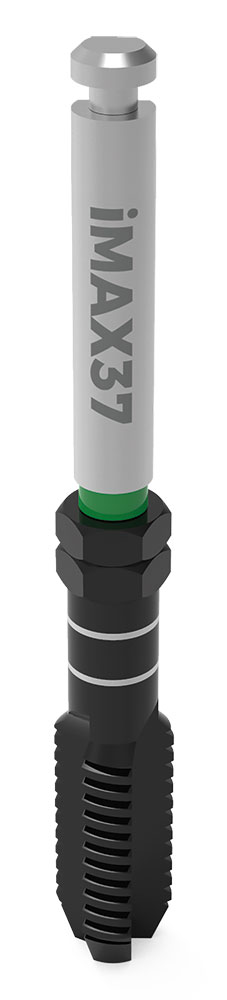

iMAX

• Ø 3.7
• Ø 4.1
• Ø 4.7
• Ø 5.2

Shapeone

• Ø 3.7
• Ø 4.1
• Ø 4.7

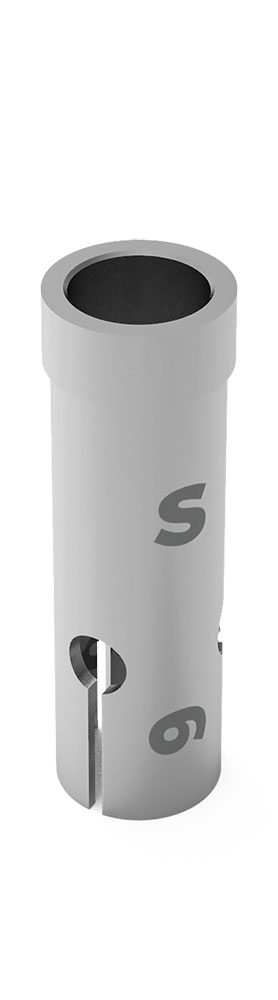

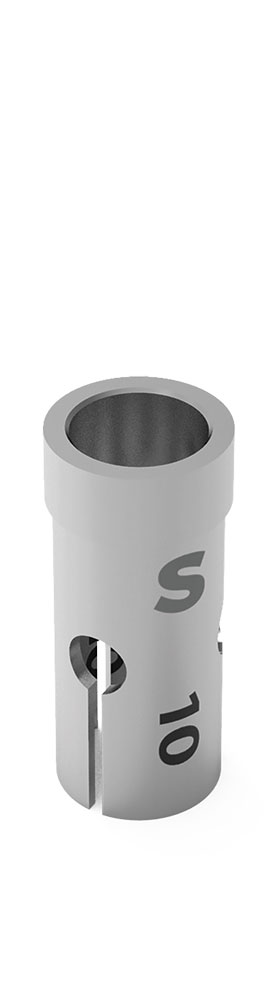

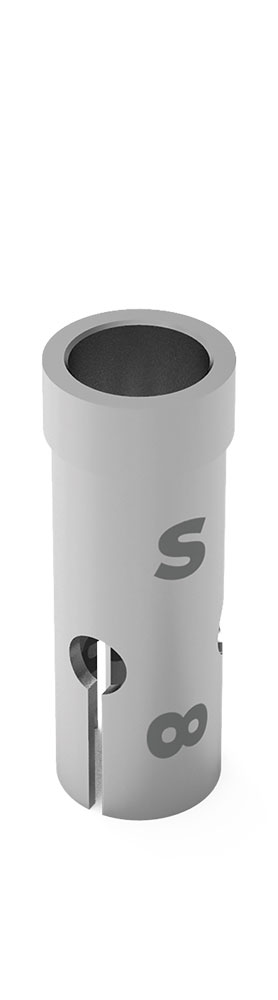

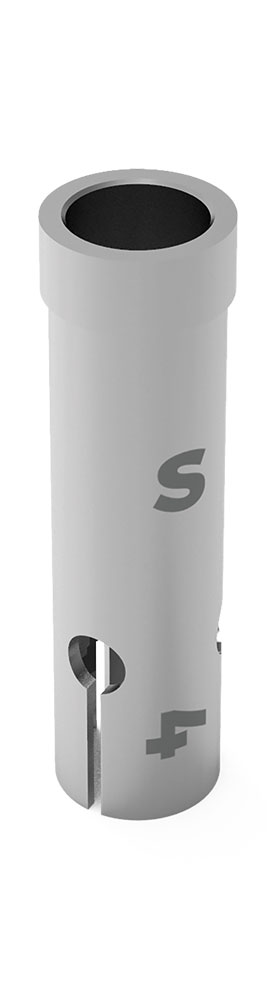

Stop #5

Die Stop 2.0, 2.0 / 2.4, 2.4 / .2.8, 2.8 / 3.3 sind Flachschneider. Sie dürfen nicht zum Schneiden, sondern zum Einsetzen des Implantats verwendet werden.

• h 4
• h 6
• h 8
• h 10

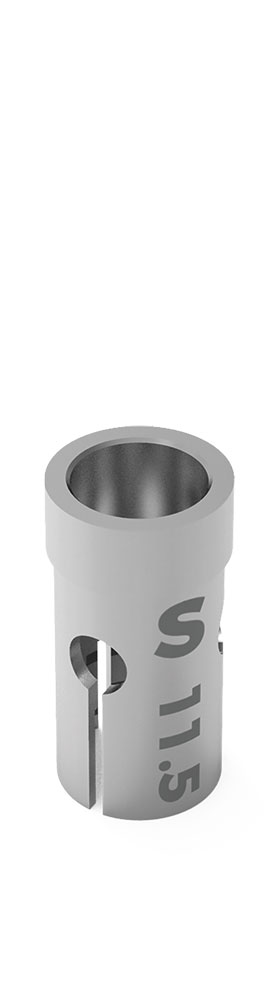

• h 11

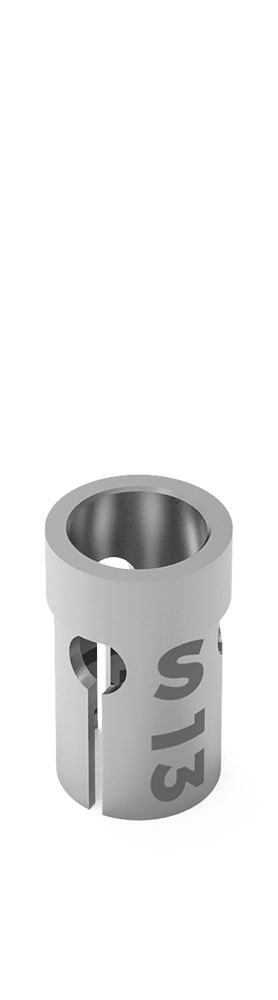

• h 13

Zusammensetzung Ergo kit

Code	Description
DE	drill extender
LD	lance drill
D20M	pilot drill Ø 2.0
D2428M	drill Ø 2.4|2.8 mm
D2833M	drill Ø 2.8|3.3 mm
D3338M	drill Ø 3.3|3.8 mm

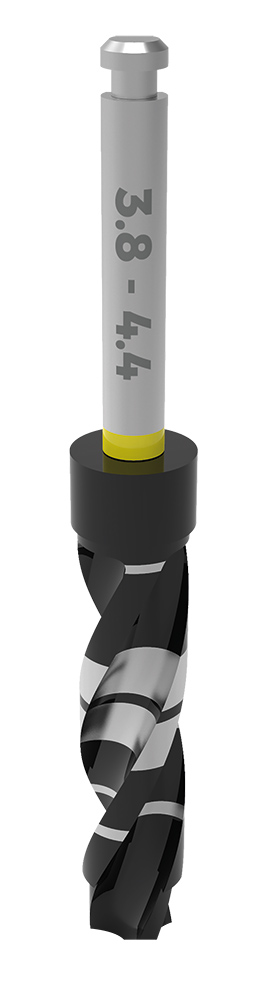

D3844M	drill Ø 3.8|4.4 mm
D4448M	fresa Ø 4.4|4.8 mm
CSD37	countersink Ø 3.7
CSD41	countersink Ø 4.1
CSD47	countersink Ø 4.7
CSD52	countersink Ø 5.2

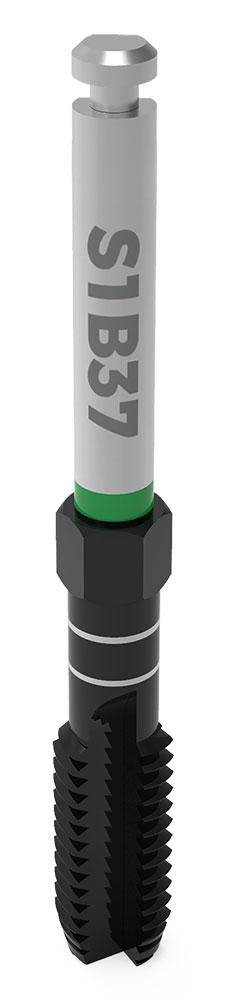

TAPS1B37	tap Ø 3.7
TAPS1B41	tap Ø 4.1
TAPS1B47	tap Ø 4.7
TAPiMAX37	tap Ø 3.7

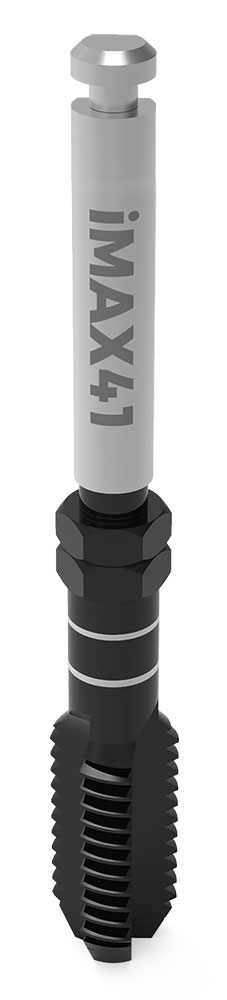

TAPiMAX41	tap Ø 4.1

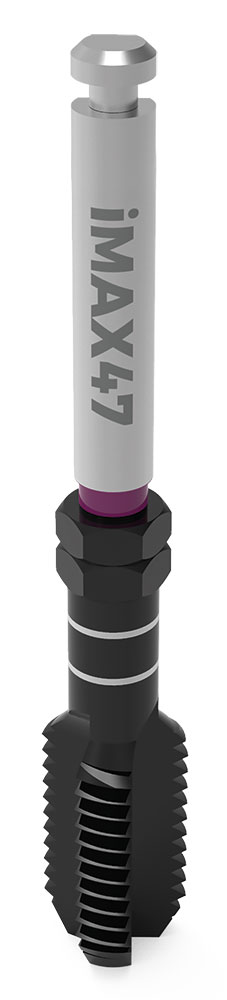

TAPiMAX47	tap Ø 4.7

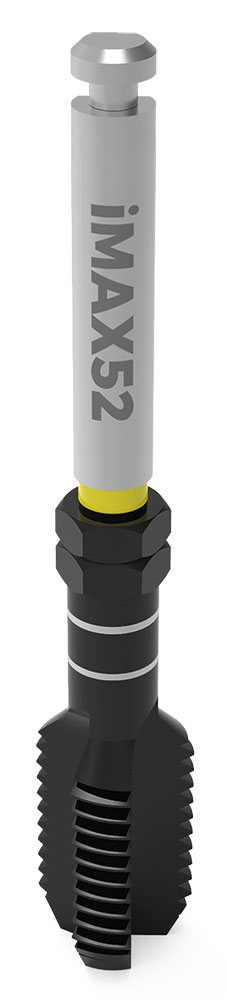

TAPiMAX52	tap Ø 5.2
DS43341M	stop 4.5
DS63341M	stop 6.5
DS83341M	stop 8
DS103341M	stop 10
DS113341M	stop 11.5
DS133341M	stop 13
TWA2	complete ratchet
THDDS	short driver
THDDL	long driver
HDH25S	short driver 2.5
HDH25L	long driver 2.5
