AL-RD-M - Drehachse

Drehachse

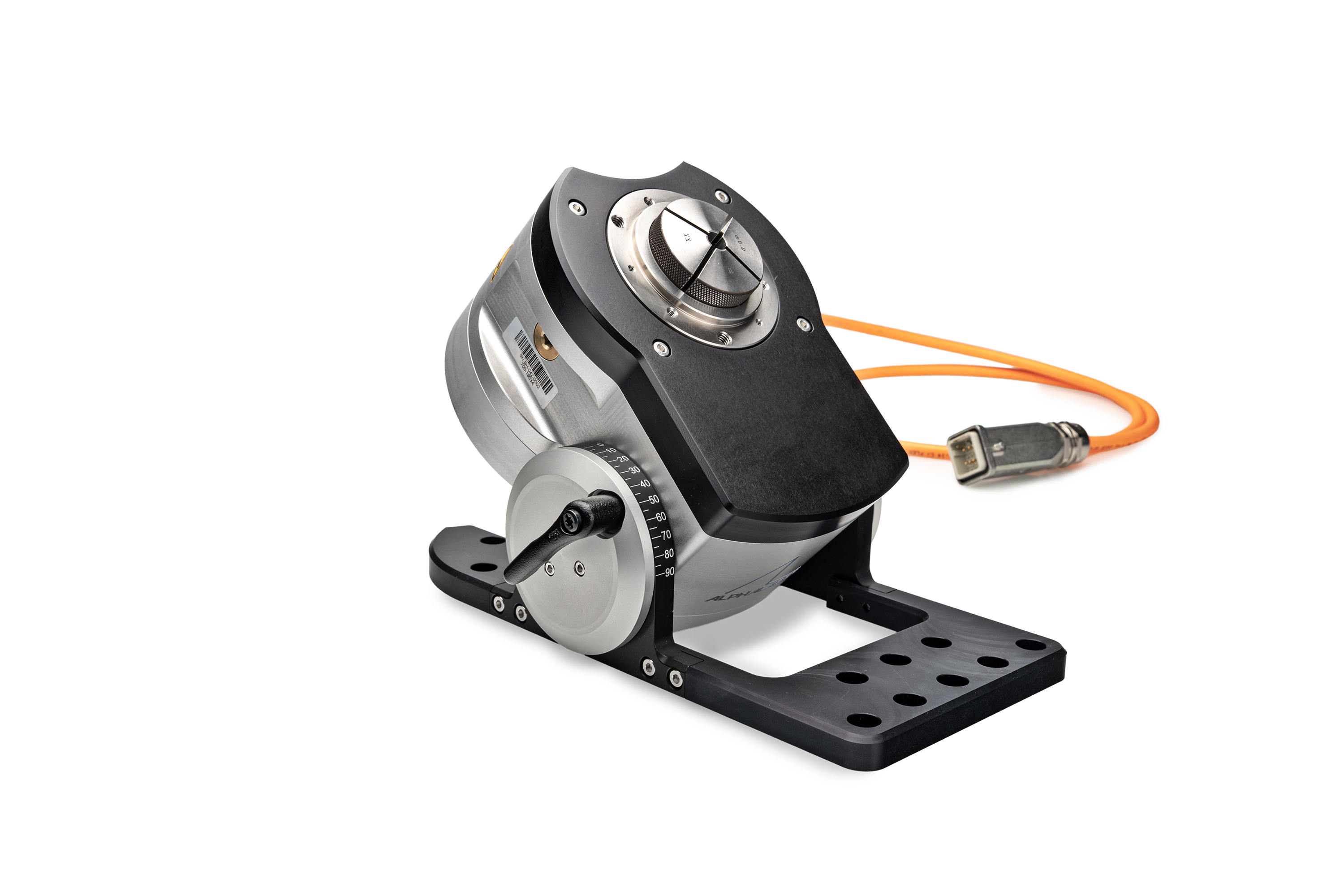

Die Drehachse AL-RD-M ist in zwei Ausführungen erhältlich: für ein 3-Backen-Spannfutter oder für eine pneumatische Spannzange. Sie ermöglicht eine präzise Fixierung des Werkstücks in der gewünschten Position beim Laserschweißen, wobei das Werkstück kontrolliert um die eigene Achse rotieren kann.

Die Drehachse ist um 90° in beide Richtungen kippbar und verfügt über eine integrierte Rasterung in 15°-Schritten. Die Steuerung der Drehgeschwindigkeit erfolgt wahlweise über den Wippschalter des Joysticks, über das Bedienterminal des ALPHA LASER-Systems oder über die Software WINLaser® 4 und 5, sowie die AL SPS-Steuerung kompatibel mit Baudrate 500 kBaud.

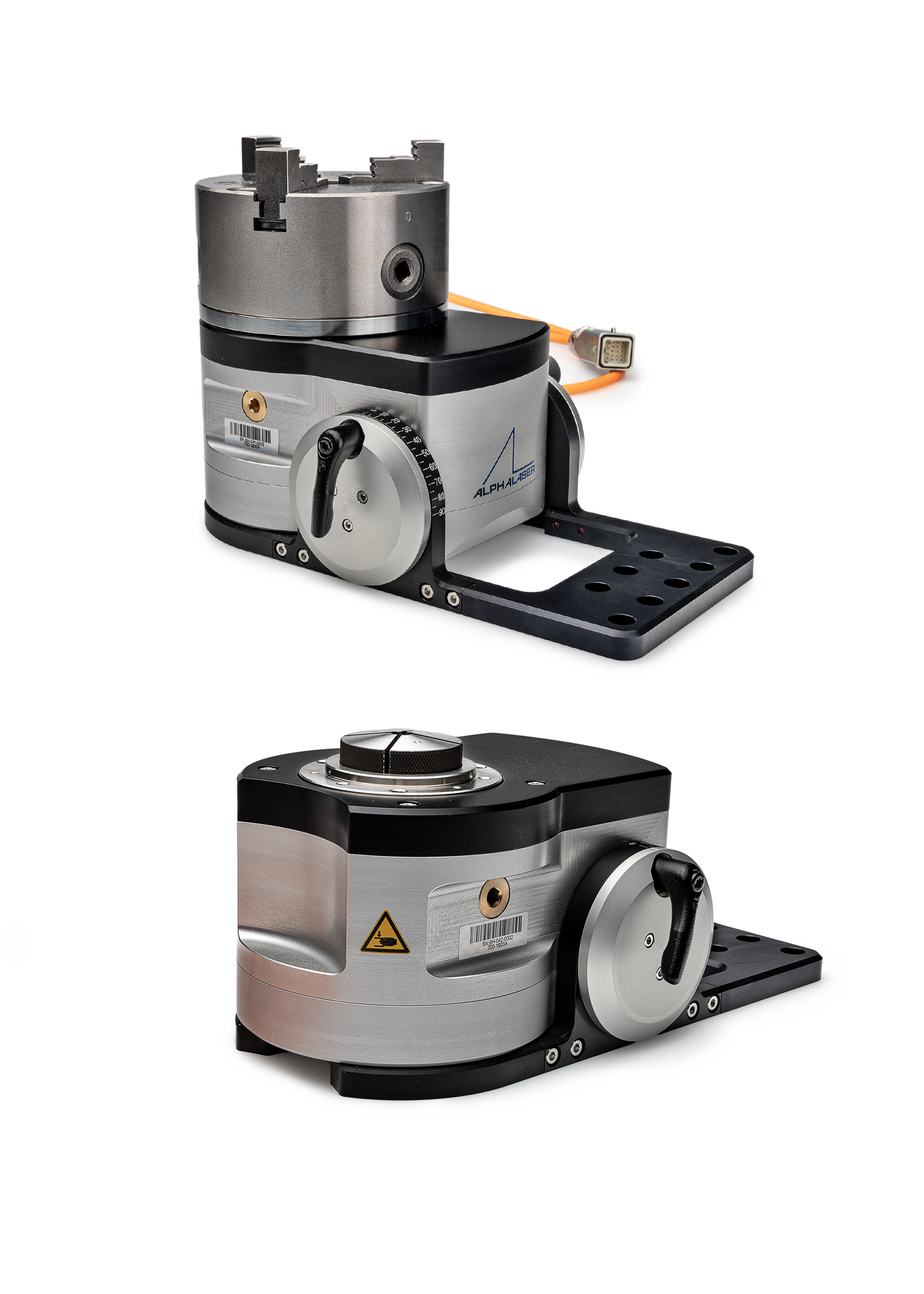

AL-RD-M-B (3-Backen-Spannfutter)

• Gesamtgewicht: 10 kg
• Antrieb: Schrittmotor
• Spannfutter: Selbstzentrierendes 3-Backenfutter Ø 125 mm
• Offener Durchgang: Ø 34 mm
• Schwenkbereich: 0°–90° stufenlos kippbar, mit Skalierung
• Drehgeschwindigkeit: 0,1–30 U/min
• Rundlauf: ≤ 0,1 mm (mit eingespanntem Messdorn, Rundheit 30 µm)
• Rundlauf ohne Backenfutter: ≤ 0,05 mm (gemessen an der Aufnahme für das Spannfutter/-zange)
• Positionsgenauigkeit: ≤ 0,1°
• Wiederholgenauigkeit: ≤ 0,2°
• Umkehrspiel: ≤ 0,1°
• Zentrisch max. zulässige Kraft Fv: 400 N
• Zentrisch max. zulässige Kraft FH: 400 N
• Zulässiges Kippmoment Mx: 60 Nm
• Zulässiges Tangentialmoment Mz: 35 Nm (9 Nm bei SPS-Steuerung)

AL-RD-M-Z (Pneumatische Spannzange)

• Gesamtgewicht: 6,5 kg
• Antrieb: Schrittmotor
• Spannfutter: Pneumatische Spannzange Ø 2–Ø 30 mm
• Offener Durchgang: Ø 34 mm
• Schwenkbereich: 0°–90° stufenlos kippbar, mit Skalierung
• Drehgeschwindigkeit: 0,1–30 U/min
• Rundlauf: ≤ 0,1 mm (mit eingespanntem Messdorn, Rundheit 30 µm)
• Rundlauf ohne Backenfutter: ≤ 0,05 mm (gemessen an der Aufnahme für das Spannfutter/-zange)
• Positionsgenauigkeit: ≤ 0,1°
• Wiederholgenauigkeit: ≤ 0,2°
• Umkehrspiel: ≤ 0,1°
• Zentrisch max. zulässige Kraft Fv: 200 N
• Zentrisch max. zulässige Kraft FH: 200 N
• Zulässiges Kippmoment Mx: 25 Nm
• Zulässiges Tangentialmoment Mz: 10 Nm (9 Nm bei SPS-Steuerung)
• Hinweis: Standardausführung in Werkzeug-Federstahl. Alternative Ausführungen in Edelstahl oder mit Messingeinsätzen auf Anfrage.
